TECHNISCHE DATEN (2/2):
Artikel 46007 – IF-PRO Multi-Sport-Anzeigetafel „452 XMS 7000“
Netzkabel (geliefert): 25 m – Typ: 230V, 3G, 0.75 mm²
Übertragungskabel: für kabelgesteuerte Modelle oder funkgesteuerte Modelle mit Kabelset
Anschlussdose + Übertragungskabel 50 m starr (Anzeigetafel/Anschlussdose) – Typ: 4-adriges Telefonkabel 6/10 + Übertragungskabel 10 m flexibel DIN/DIN (Anschlussdose/Bedienpult)
ANZEIGENFUNKTION:
Punktestand: 2 x 3 rote LED-Ziffern (15 cm)
Zeitraum: 1 rote LED-Ziffer (15 cm)
Ballbesitz: 2 rote LED-Pfeile
Timer/Pausenzeit: 4 rote LED-Ziffern (15 cm) + blinkende Punkte
Mannschaftsfouls (BB)/ Ausschluss-Timer : 2 x 3 rote LED-Ziffern (15 cm)
Auszeit (BB, HB, VB) oder Anzahl der Ausschlüsse (HB) : 2 x 3 rote Punkte
Tageszeit: Wenn die Anzeigetafel nicht in Gebrauch ist
BEDIENPULTE
Bedienpult: (340 x 175 x 60 mm) mit LCD-Display 2-zeilig, 20 Schriftzeichen von 9mm - Hauptbedienpult : für die Hauptfunktionen
1 Start/Stopp-Timer-Konsole: 145 x 150 x 40 mm für Timer, Timeout, Hupe
1 Ladegerät: Hält die Konsolen in Betrieb, wenn sie nicht in Gebrauch sind. (Autonomie max. 16 h)
Verbindungstechnik : DIN zwischen den Bedienpulten
USB Anschluss: für Programmumrüstung und Anschluss für eine PC-Tastatur
Programm : 14 Sportarten + « Frei Modus » für Randsportarten wie Ringen, Pelota, …
Mehrsprachiges Programm
Stramatel Multisport APP: Möglichkeit die Hauptfunktionen der Anzeigetafel auf einem Smartphone
oder Tablet zu bedienen und Sportergebnisse zu teilen (kostenlose APP auf Google Play)
WEITERE OPTIONEN:
TV Interface (RS 485) : Datenübertragung vom Hauptbedienpult zum TV System
Sound Interface : Tonverstärkung der Signalhorne, Schnittstelle mit der Beschallung der Halle
DCF oder GPS-Empfänger : Radio-Synchronisierung der Uhrzeit
Kabelset : zusätzliche Kabelübertragung (für funkgesteuerte Modelle)
24-Sek.-Anzeigetafel : Angriffszeit, mit oder ohne Anzeige der Hauptspielzeit (je nach FIBA
Stufe)
Light Strip : Leuchtumfassung der Basketballanlage (FIBA Anforderung)
MPA : Ballbesitzanzeige (FIBA Stufe 1)
Rollfüße

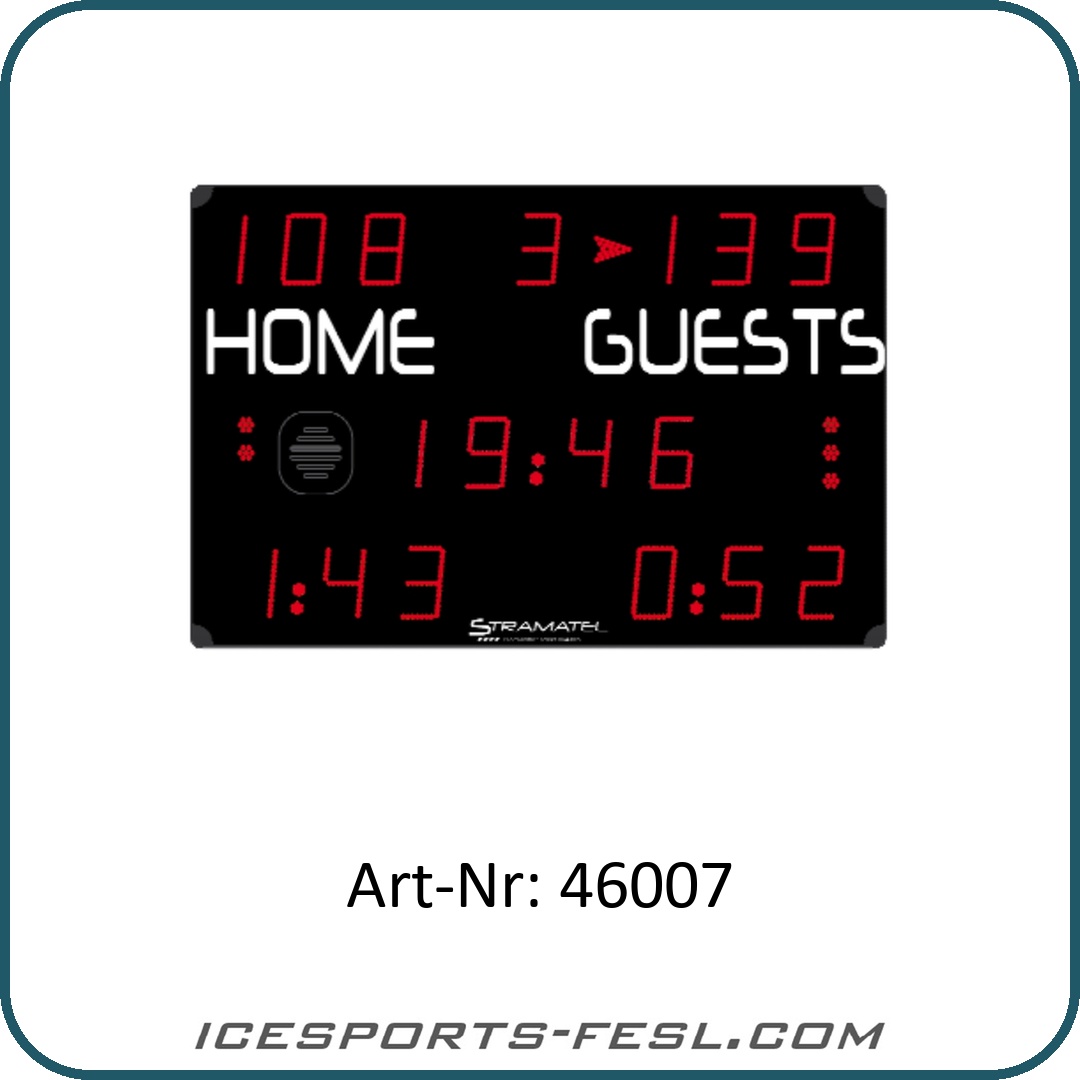

IF-PRO display panel 452 XMS7000 (Outdoor)
Includes 19% VAT
plus shipping
Additional duties, taxes and fees may apply for deliveries to non-EU countries.
PRODUCT DESCRIPTION:
The high-quality and robust “452 XMS 7000” multi-sport scoreboard from Stramatel is ideal for use in indoor ice rinks and is also suitable for outdoor use thanks to the brightly illuminated LED digits. The well-protected electronics are also optimally protected against moisture.
SPECIAL PRODUCT FEATURES:
– Control panel with radio control
– Multi-sport program (14 different sports including ice hockey)
– Display of score, time period, ball and puck possession, timer/break time, team fouls, exclusion timer,
time-out, number of exclusions
Time of day: – with horn
TECHNICAL DATA (1/2):

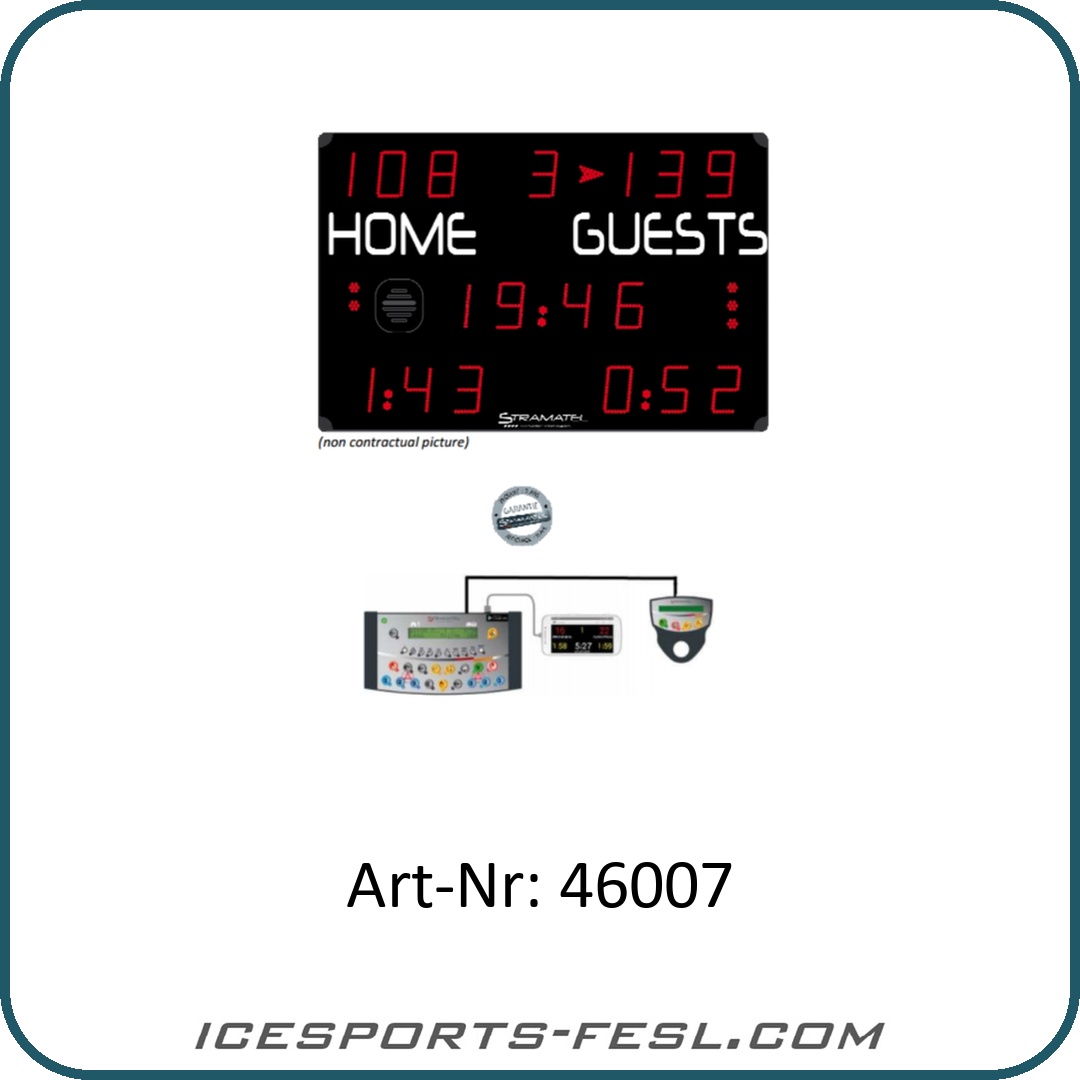

VPE: SET (scoreboard + control panel + transport case + network cable)
Area of application: Outdoor
Dimensions (WxHxD): 1500 x 1000 x 90 mm
Readability: 60 m, viewing angle >160°
Control: Radio (868 MHz) or cable
Power supply: 230V / 50-60Hz Power consumption: 74 VA
Front: made of polycarbonate, matt black, anti-glare, ball-proof (DIN 18032-3)
Integrated horn: 116 dB at 1m
Weight: approx. 24 kg
SCOPE OF DELIVERY:
1 scoreboard
1 control panel (Android compatible – smartphone not included)
1 start/stop time console
1 Carrying case for storing the control panel
1 power cable
Cable + junction box for cable-controlled models
Installation and operating instructions
PRODUCTION TIME:
approx. 5 weeks
Further technical data can be found in the additional information section of our website under product features for the corresponding article number.
